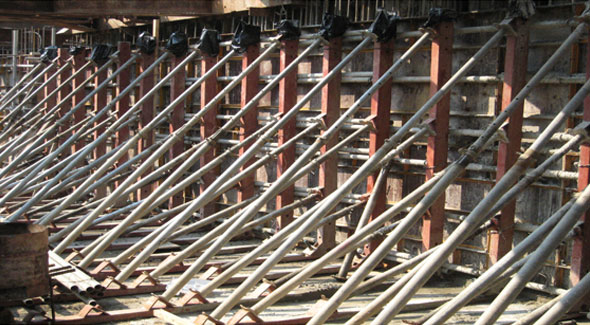

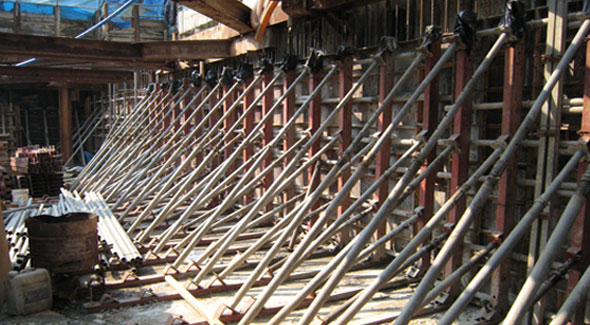

합벽지지대
Brace Frame
기존 일반 써보트로 지지대 받침이 가능
작업자 1인도 설치가 가능하여 인건비 절약
제품이 견고해 자재 손·망실이 적다.
연결부위가 결합돌기로 되어있어 결합과 분해를 쉽게 할 수 있어 시간이 절약
01

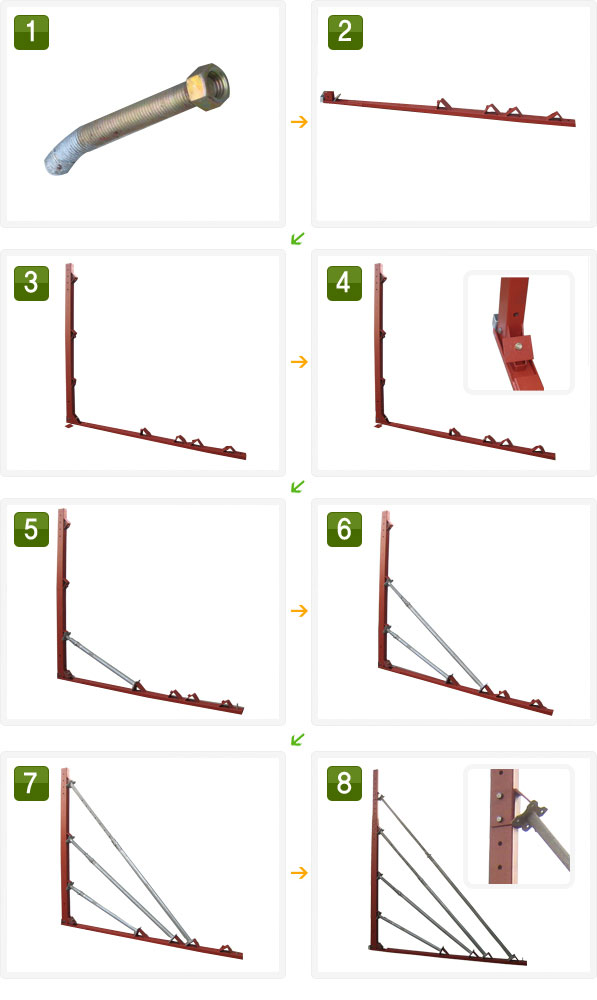

Installation Order

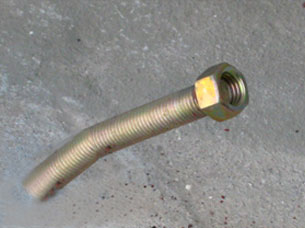

매립 잉카 볼트 설치
콘크리트 타설 전 매립앙카볼트는 매트 위로 180mm정도 올라 오도록 하고, 철근하단에 합벽에서 240~250mm 떨어진 곳에 매립 앙카볼트(Φ20~22mm)를 설치한다.
02
Installation Order

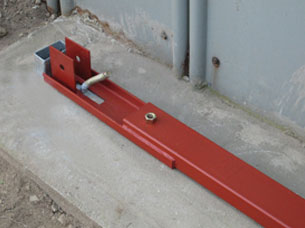

하부지지대 설치
보강대가 있는 쪽으로 향하여 매립 앙카볼트에 삽입한다.
03
Installation Order
상부지지대 설치
하부지지대에 상부지지대를 삽입 후 볼트로 고정한다.
04
Installation Order

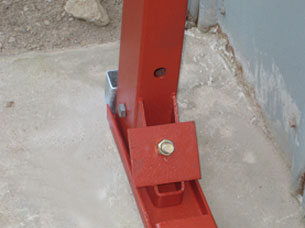

와샤 설치 및 너트 고정
매립 앙카볼트에 와샤를 올려놓고 너트를 조인다.
